LS-DYNA滾動成型製程模擬分析與優化策略
在現代製造業朝向高精度與高效率發展的趨勢下，滾動成型（Roll Forming）製程因具備連續成形、材料利用率高及適合大量生產等特性，已廣泛應用於各類金屬結構件之製造。然而，隨著產品幾何形狀日益複雜及品質要求不斷提升，傳統仰賴經驗與反覆試誤的製程開發方式，逐漸面臨開發週期長、成本高及穩定性不足等挑戰。特別是在成形過程中，材料變形行為、應力分布及潛在缺陷（如回彈、扭曲與局部失穩）往往難以於設計初期準確掌握，進而影響最終產品品質與製程效率。因此，如何在製程開發階段即有效預測成形行為、提升滾動成型品質並降低開發成本，已成為製造業關注的重要議題。
解決方案：LS-DYNA 滾動成型製程模擬分析方法
為解決滾動成型製程中複雜的材料變形與模具設計挑戰，導入 LS-DYNA 作為分析工具，可將傳統仰賴經驗的開發方式轉變為以數據為基礎的設計流程。透過其在大變形、接觸行為及材料非線性分析上的能力，工程師能於設計初期即掌握成形過程中的關鍵變化，並有效預測潛在問題，進而提升製程開發的準確性與效率。
- 掌握材料變形行為與應力分布
可模擬材料於多道次成形過程中的塑性流動與幾何變化，協助理解關鍵變形機制。 - 預測並改善成形缺陷
於設計階段提前辨識如彎頭效應、皺褶或邊緣裂損等問題，降低後續修模風險。 - 優化製程與模具配置
透過模擬結果調整輥輪配置與製程參數，提升成形穩定性並縮短開發時程。

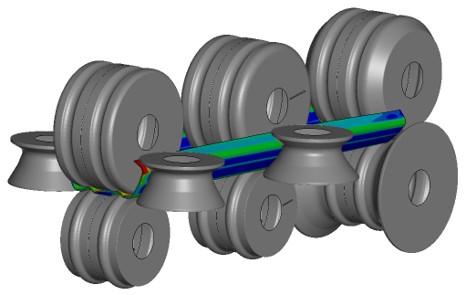

滾動成型製程之整體動態模擬分析
成形截面變形與輥輪接觸分析
綜上所述，滾動成型製程在面對複雜幾何與高品質要求時，傳統仰賴經驗的開發模式已難以滿足效率與穩定性的需求。透過導入系統化的模擬分析方法，能於設計初期即掌握材料變形行為與潛在成形問題，並據此進行製程與模具的優化調整。此一流程不僅有效降低試模次數與開發成本，亦可縮短產品導入時程，提升最終產品之尺寸精度與品質一致性。未來，隨著製造技術持續朝向數位化與智慧化發展，結合模擬分析的製程開發模式，將成為提升產業競爭力的重要關鍵。
資料參考：ANSYS 簡報內容
