ANSYS Mechanical 在積層製造零件驗證中的應用與優化
隨著積層製造（Additive Manufacturing, AM）技術的快速發展，其在航太、醫療及高階製造等領域的應用日益廣泛。然而，相較於傳統製造方式，積層製程在成形過程中涉及複雜的熱傳導、材料相變與逐層堆疊行為，容易導致殘留應力、變形以及內部缺陷等問題，進而影響零件的結構性能與長期可靠性。傳統以實體試驗為主的驗證方式，不僅耗時且成本高昂，亦難以在設計初期即全面掌握潛在風險。因此，如何在產品開發早期有效預測製程影響、評估結構表現並進行設計優化，已成為積層製造應用中的關鍵挑戰，而導入數位化分析方法以提升驗證效率與降低開發風險，也逐漸成為產業發展的重要方向。
解決方案：以 ANSYS Mechanical 驅動的積層製造數位化驗證工作流
針對積層製造涉及的複雜熱傳導、材料相變與逐層堆疊行為，透過數值模擬可在設計與製程階段建立完整的數位化驗證流程。藉由層狀網格劃分與體素建模等有限元素分析方法（FEA），工程師得以在虛擬環境中重現製程熱歷史，評估結構響應與失效風險，進而提升設計可靠度並降低實體試作依賴。
ANSYS Mechanical 提供從製程到結構驗證的完整分析能力，其核心應用如下：
- 逐層製程熱歷史模擬：重建材料堆疊過程的溫度場變化，掌握局部熱累積與冷卻行為（如不同零件擺放密度之影響），奠定結構分析基礎。
- 殘留應力與變形預測：評估冷卻後的應力分佈與翹曲，協助在設計階段預先識別風險區域。
- 結構完整性與強度評估：透過熱–結構耦合分析，檢視零件在製程後及服役條件下的穩定性與安全裕度。
- 支撐結構分析與優化：評估不同支撐設計對熱傳導及變形抑制的影響，平衡製造穩定性與材料效率。
- 設計迭代與變形補償：藉由分析擺放方向對熔池與孔隙率的影響，將模擬結果反饋至設計端，調整幾何模型以補償製程變形，提升製造精度。

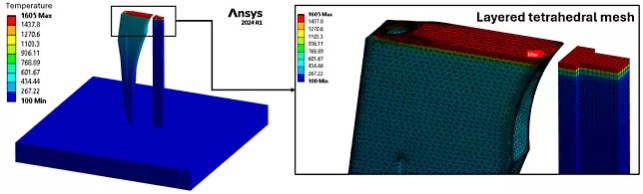

Ansys Mechanical 結構有限元素分析 (FEA) 軟體中的熱模擬結果，顯示了捕捉零件曲率的層狀四面體網格和用於支撐結構的體素網格。

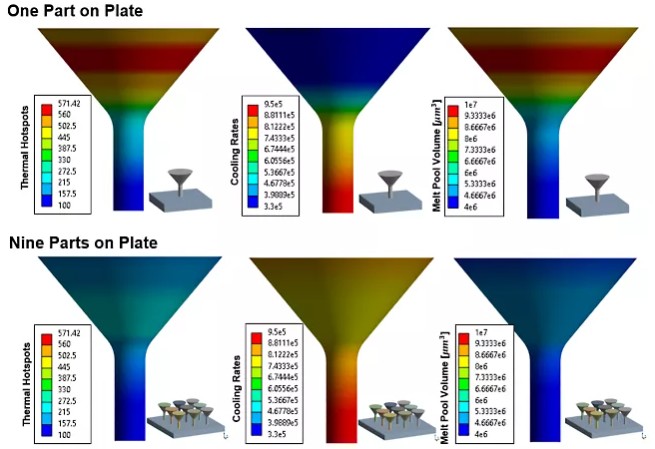

使用熱模擬對熱點、冷卻速率和熔池體積進行零件尺度預測，突顯了同時列印多個零件和零件幾何形狀的影響。

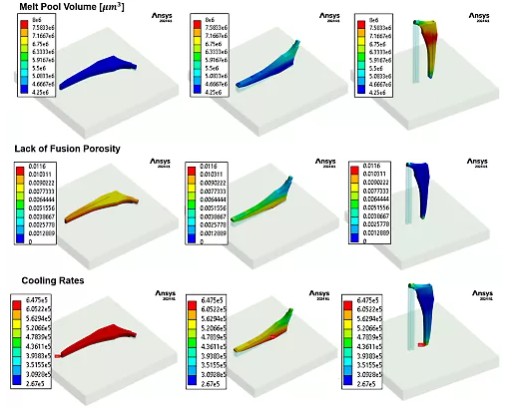

使用熱模擬對熱點、冷卻速率、未熔合孔隙率和熔池體積進行零件尺度預測，突顯零件幾何形狀和方向的影響。
整體而言，積層製造的零件驗證已逐漸由傳統試作導向，轉向以數位化模擬為核心的開發模式。透過在設計初期即進行製程與結構行為的預測分析，能有效掌握潛在的變形、應力與失效風險，並提前進行設計優化與修正，不僅降低實體試驗成本，也能縮短產品開發週期，進一步提升零件品質與整體製造效率。
資料參考：ANSYS Blog
更多積層製造相關分析，歡迎聯絡鑫威討論！
