Ansys Mechanical 焊接網格劃分策略實現結構耐久性精準預測
隨著產品輕量化、高強度材料應用以及結構安全要求持續提升，焊接結構的可靠度已成為工程設計中的重要課題。無論是大型鋼構件，或是結構複雜的薄壁零件（如汽車框架與越野車底盤），焊接區域通常都是結構應力集中與疲勞分析中的關鍵位置。因此，如何透過數值模擬技術準確預測焊接結構的受力行為、變形與耐久壽命，已成為現代工程分析的重要方向。
其中，網格劃分策略更是影響焊接模擬精度的核心關鍵之一。透過先進的高精度有限元素分析（FEA）技術，工程師能夠針對焊縫幾何、受熱影響區域（HAZ）與局部應力集中區域進行更細緻的網格控制，進一步提升結構耐久性評估與疲勞壽命預測的準確性，協助企業在產品開發階段即提前發現潛在風險並優化設計。

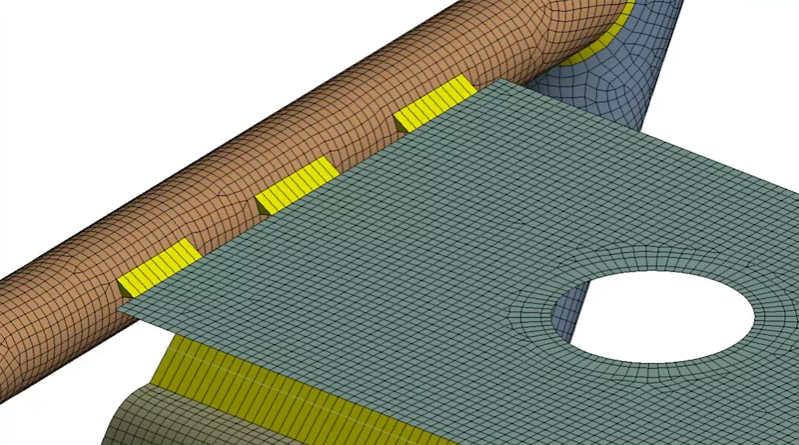

摩托車車架幾何圖形展示了不同類型的焊接連接
解決方案：運用 Ansys Mechanical 打造高效精準的焊接模擬
面對複雜焊縫與極端物理變化，傳統建模難以平衡效率與精度。Ansys Mechanical 憑藉自動化建模與高精度網格控制，大幅優化預處理流程，確保分析結果可靠。其應對挑戰的四大核心策略如下：
- 自動化與參數化建模：直接從 CAD 匯入位置，自動為海量點焊與縫焊建模；具備參數化能力，能隨設計變更自動更新焊縫，極大化預處理效率。
- 靈活混合元素類型：支援實體 (Solid)、殼 (Shell) 與梁 (Beam) 元素混編。針對不同幾何特徵選用最適模型，在精確度與運算效率間取得最佳平衡。
- 高品質結構化網格：針對焊縫根部與熱影響區，能快速建立結構化四邊形網格，精準捕捉對壽命預測至關重要的焊趾峰值應力與梯度變化。
- 無縫整合疲勞分析：完成應力計算後，可直接串聯 Ansys nCode DesignLife，綜合考量硬度變化與材料雜質等物理因素，實現極致精準的疲勞壽命預測。

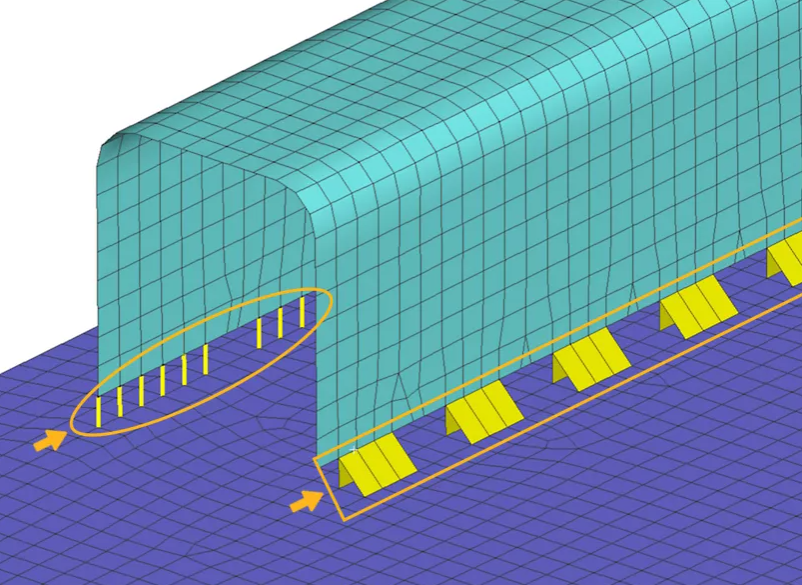

焊接模擬為殼單元（右）和焊接模擬為梁單元（左）

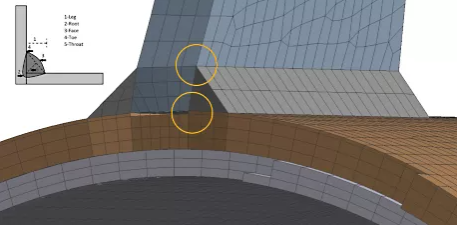

在焊接連接中保留熱影響區，以便進行疲勞計算

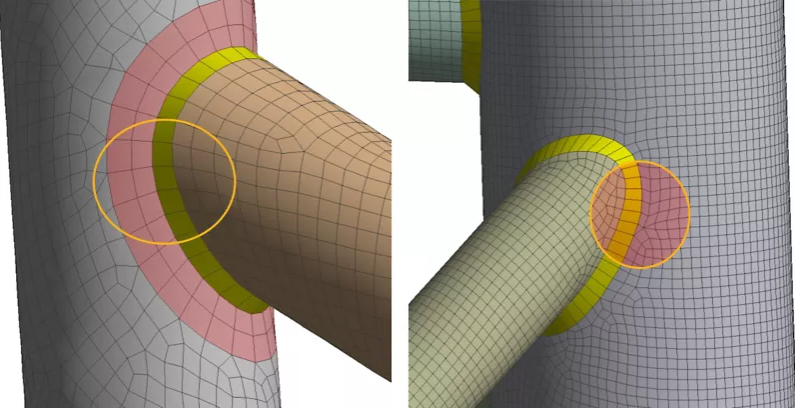

焊接幾何體上顯示的結構化（左）與非結構化（右）網格

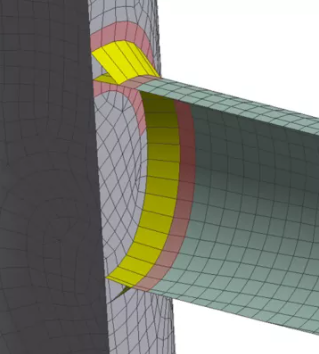

採用六角形單元模擬焊縫，以保持焊根和焊趾位置
總結而言，高品質的網格劃分策略是精準預測焊接結構耐久性的核心。透過靈活建模與局部網格控制，工程師能有效處理複雜焊縫幾何，真實還原熱影響區的應力梯度。這不僅在運算效率與精度間取得最佳平衡，更能協助企業在開發初期預見潛在風險，確保結構在嚴苛載荷下的安全性與長期可靠度。
