封裝翹曲預測如何在設計初期掌握材料與製程參數影響
在半導體封裝製程中，翹曲（Warpage）一直是影響表面黏著技術（SMT）組裝良率的關鍵因素，尤其隨著封裝架構日趨複雜，不同材料間的熱膨脹係數（CTE）差異與製程溫度的交互作用也愈加難以掌握。傳統上，工程團隊往往需要透過大量昂貴的物理試產與反覆測試（DOE），這不僅耗費巨額時間與成本，也難以在設計初期進行有效評估與設計排序。因此，如何在產品設計初期，透過模擬分析與參數化研究方法快速評估材料特性、幾何尺寸及製程條件的影響，並建立準確的預測模型以降低對物理試產的依賴，已成為加速設計優化流程與提升市場競爭力亟待解決的重要課題。
解決方案：運用 Ansys 平台建立封裝翹曲預測流程
為協助工程團隊在設計初期掌握材料與製程參數對封裝翹曲的影響，可透過 Ansys 模擬平台建立封裝模型，進行關鍵參數敏感度分析，並建立快速預測模型。藉此降低實體試產與 DOE 測試需求，加速設計優化流程，提升產品良率與開發效率。
- Ansys Mechanical™： 建立封裝有限元素模型（FEA），模擬不同材料、結構與製程條件下的翹曲行為，預測變形量與應力分布。
- Ansys optiSLang®： 執行參數敏感度分析，快速找出影響翹曲的關鍵因素，並建立降階模型（ROM）。
- Ansys Twin Builder®：承接 optiSLang 建立的降階模型，進行快速翹曲預測與設計評估，協助工程團隊加速產品開發與最佳化。

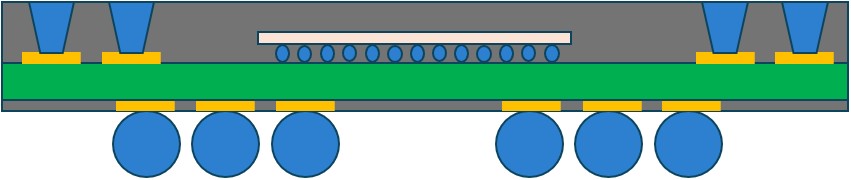

封裝架構
EMC 材料性質
參數敏感度分析

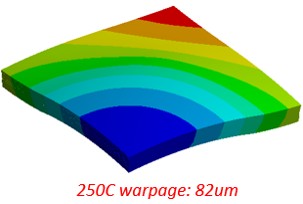

四分之一對稱翹曲模型
透過模擬驅動的設計流程，工程團隊能在產品設計初期掌握材料與製程參數對封裝翹曲的影響，快速評估並排序不同設計方案，有效降低對實體試產與反覆測試的依賴。此模擬導向的開發流程不僅能大幅縮短設計驗證時程、降低開發成本，更能提升封裝結構的可靠度與組裝良率，協助企業在快速變化的市場環境中維持技術與成本優勢。
資料參考：ANSYS 簡報內容
更多封裝翹曲相關分析，歡迎聯絡鑫威討論！
