ANSYS 2023 R2 【Structures】新亮點彙整
在 2023 R2 中，結構產品線提供了新的特性和功能，使用戶能夠執行更準確、高效以及易於操作的結構模擬分析。此次的更新著重在於Mechanical 與其他旗艦型產品(LS-DYNA、Sherlock)的工作流程媒合以及串接。
Ansys Mechanical
- 利用Python來進行自動化接口，並通過PyMechanical與其他技術服務連接。
- 透過新的增強功能可以更準確、更穩健的執行渦輪機械模擬(Rotor Dynamics)。
- 在Mechanical 介面中可以利用ANSYS LS-DYNA的求解器，來執行落摔分析，可測試不同角度和高度。
- 使用不可壓縮的Smooth Particle Galerkin (ISPG) 求解器模擬焊接和熱界面材料應用中的表面張力和壁面粘附效應。

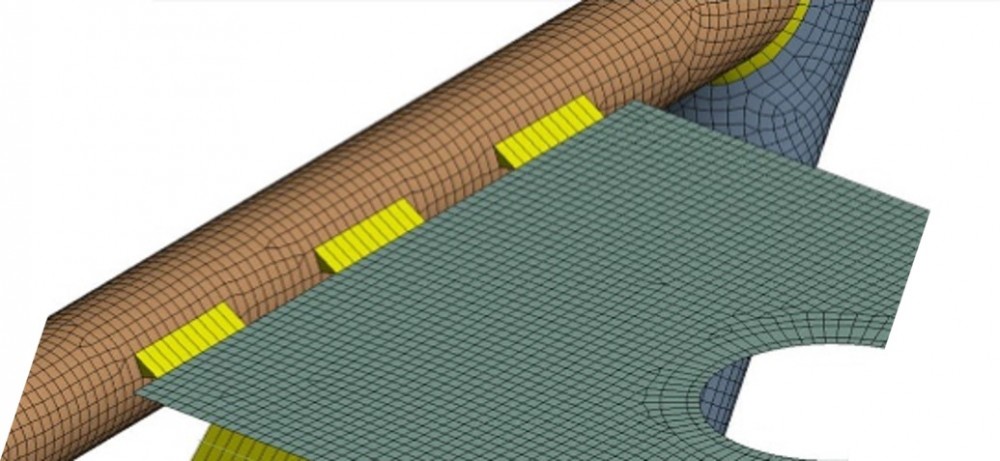

- 增強網格劃分功能，包括在求解之前確保高質量網格的能力，改善Mesh Quality Worksheet、元素位置可視化和快捷鍵，以及焊接改進，可以在復雜的幾何特徵和難以處理的區域附近創建焊縫創建焊接連接。

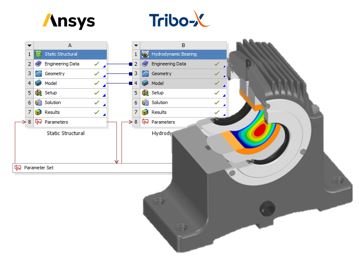

- 使用結合了流體動力學和有限元分析 (FEA) 的全新嵌入式工作流程，評估和優化流體動力和軸頸軸承的性能。此工作流程肘整合了 Tribo-X，一種熱彈性流體動力學 (TEHD) 模擬軟體。
Ansys LS-DYNA
- 為了在Mechanical中使用LS-DYNA求解。簡化了模型的多個案例的設置，使分析系統能支援跌落案例。也包含支持額外的邊界條件（固定支撐、位移和速度）。
- 顯式網格劃分的廣泛增強包括質量改進（TET、HEX）和其他工作流程改進，以更快地獲得高質量網格（多區域性能、質量工作表增強、特徵去除、新的 Stacker 網格劃分方法等）。
Ansys Sherlock/電子可靠性解決方案
- Workbench-Mechanical 中提供的新工作流程允許用戶使用 Sherlock 預插件在印刷電路板上創建所需局部區域的子模型。讓用戶對特定電路板區域或感興趣的組件（例如走線或埋孔）進行詳細分析。模型現在可以更有效地呈現，分辨率也大大提高。
- Sherlock 用戶現在可以導入自身的模擬結果、現場數據或測試數據中收集的應變圖像映射和應變 CSV 文件，並將它們應用到 Sherlock 中的隨機振動可靠性研究中。
- 新的 API 允許用戶在腳本中以編程方式定義自然頻率和隨機振動屬性，從而有助於對批量運行的分析以及靈敏度和其他研究進行額外控制。
Ansys Motion
- 在 2023R2 中，用戶可以產生多個壓縮部件和柔性體，並在單個會話中通過接觸和關節將它們組裝在一起。這將使用戶能夠提高工作流程效率並更準確地對完整的物理系統進行建模。這一新功能還推動了 Ansys Motion 和 Ansys Mechanical 模擬之間的通用模型方法。
- 對與柔性和剛性面的接觸進行了新的可視化增強，以在等高線圖上顯示壓力、速度和摩擦力，從而推動更準確的結果和後處理。
- 作為 Ansys 噪聲振動和聲振粗糙度 (NVH) 工作流程的一部分，Ansys Motion 用戶可以直接導航至 Ansys Sound 以聆聽其模擬聲音並執行聲音分析以改善各種聲學指標。
若您有任何想法或問題，歡迎聯繫鑫威!
